数据中心电网架构：Avertronics AI 服务器连接解决方案终极指南

探索 AI 电力基础设施的未来。了解Avertronics如何整合EPC工程、800V AC-to-DC转换、高压直流（HVDC）分配与Anderson Power连接技术，为兆瓦（MW）级 AI GPU 集群提供从电网到机架的完整电力支持。

摘要：AI 电力危机与「从电网到机架」的架构革命

全球向人工智能（AI）的转型已从根本上改变了数据中心的物理特性。传统设施原为标准CPU工作负载设计，每机架的电力密度通常仅为5–15 kW。然而，随着NVIDIA Blackwell与Grace-Hopper 等 AI GPU集群的问世，电力需求已飙升至每机架50 kW、100 kW，甚至高达150 kW。

在这种極端的功率水平下，传统的交流电（AC）配电系统因过热、能源损耗和线缆体积过大而面临失效。Avertronics提供「全方位解决方案」，结合专业的EPC（设计、采购、施工）能力与高性能的连接技术，填补了市电电网與 AI 刀锋服务器之间的技术鸿沟。

从电网到机架（Grid-to-Rack）的电力架构革命

從傳統低壓交流電轉向高壓直流電（HVDC）

传统数据中心依赖低压交流电（208V–480V）为服务器电源供应器（PSU）供电。在 AI 时代，这会导致：

• 高电流损耗：极高的安培数会造成巨大的热损耗。
• 铜线重量：在低电压下传输 100 kW 电力需要极粗的铜缆，导致难以布线与维护。
• 转换效率低下：多级的AC to AC與AC to DC转换过程会浪费高达25%的总功率。
• 技术革命：Avertronics将交流转直流（AC-to-DC）转换移至上游，將高压直流电（±400V 或 800V）直接输送至机架。這使电流降低了10至20倍，削減了50%–70%的铜材使用量，并減少了 80%以上的总能源损耗。

Avertronics 一站式整合解决方案

碎片化的供货商模式会导致「接口失效」——即不同品牌的连接器、PDU和UPS系统之间产生冲突。Avertronics提供单一来源的整合生态系统：

• 统一工程框架：协调一致的保护与接地设计。
• 统一采购策略：采用经过认证的高质量组件。
• 统一调试路径：出厂前经过测试的模块化线束，确保快速部署。

AI 数据中心电力演进：从电网到机架

现代电力路径

如架构图所示，电力流经专为高利用率设计的多级电网：

• 电力公司/变电所：输入中压电力（13–27.6 kV）。
• 一级AC-to-HVDC转换：Avertronics EPC管理的集中式整流系统。
• HVDC分配：传输 ±400V/800V 的主直流总线（Busway）。
• UPS/BBU/BESS：直连直流电的电池备援，实现零延迟切换。
• PDU/电源机架：透过Avertronics客制化线束进行最终分配。
• AI 服务器/GPU刀锋：应对高瞬态负载（每颗GPU 700W–1200W）。

800V DC 优势的数学原理

为何业界正转向 800V？這源於电力传输的物理学： P = V Ｘ I（功率 = 電壓 Ｘ 電流） Ploss  = I2R（功率损耗 = 电流平方 X 电阻）透过提高电压至 800V DC，我們將电流降低了約16.6倍。由于损耗与电流的平方成正比，电阻性能源损耗可降低99%以上。

EPC 工程在 AI 基础设施中的角色

為何兆瓦 (MW) 級機架必須具備 EPC 能力

Avertronics 提供设计 (Engineering)、采购 (Procurement) 與施工 (Construction) 统包服务，确保：

• 电力负载流分析： 防止 GPU 因电压不足而「限速 (Throttling)」。
• 谐波抑制： 过滤大规模整流墙产生的电力噪声。
• 接地架构： 防止直流杂散电流。
• 热效能验证： 对全负载下的连接点進行紅外線測試。

Anderson Power (APP) 连接技术

Saf-D-Grid：高压直流（HVDC）的催化剂

Saf-D-Grid系列是机架内直流分配的全球标准，具备灭弧设计，可在负载下进行安全的热插入。

SB系列與Powerpole用於備援系統

SB系列适用于主电池组與BESS的重载连接，而Powerpole則為內部BBU感測與控制線路提供模块化彈性。

比较分析：传统 vs. 从电网到机架

Sensata高效能整合式数据中心基础设施解决方案

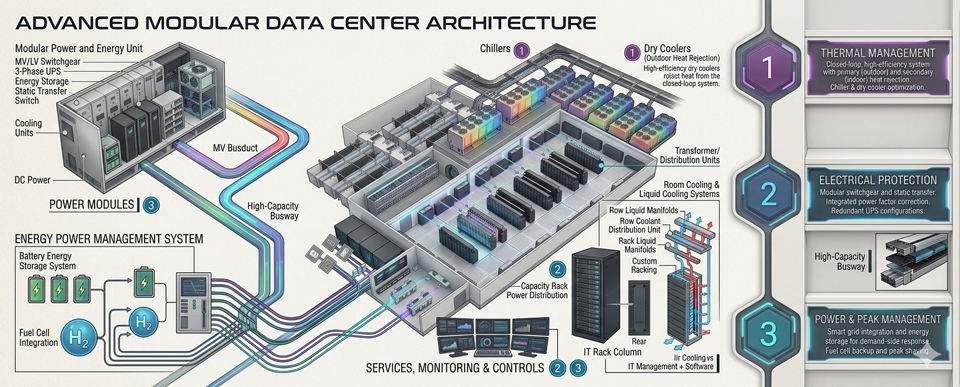

随着 AI 与云端运算需求激增，建构稳定、节能且高韧性的Integrated Data Center Infrastructure已成为营运核心。Sensata 致力于透过全方位的感测、电气保护与能源管理技术，协助数据中心优化关键作业流程：

1. 智慧热管理（Thermal Management）
   透过精密的感测与控制技术，Sensata方案涵盖Heat Rejection Systems与Cooling Distribution，并针对高密度机柜提供Liquid Cooling Loops解决方案。配合Room Thermal Control与实时Environmental Sensing，确保设备在最佳温度下运行，大幅提升散热效能。
2. 可靠的电气保护（Electrical Protection）
   供电稳定是数据中心的命脉。我们提供从Medium / Low Voltage Switchgear、Transformer Units到High-capacity Busway的完整硬件保障。结合精准的Rack Power Distribution及Protection Relays and Controls，有效防范电气故障，保障服务器运作不停机。
3. 能源效率与负载管理（Power & Peak Management）
   透过Sensata的Energy Management Platform，营运商可整合Battery Storage进行Peak Shaving与Backup Power Coordination。我们的Grid Interface技术不仅协助降低尖峰用电成本，更为数据中心提供永续发展的能源弹性。

Sensata以业界领先的感测技术，赋能现代化数据中心实现更聪明、更安全、更环保的基础设施运作。

常见问题（FAQ）

• 什么是「从电网到机架」方案？
  指从变电站互连到服务器机架的端到端DC电力传输系统。
• 为什么 AI 服务器使用800V DC？
  降低电流需求，从而使用更细的电缆，显著提升整体效率（最高达98%）。
• Saf-D-Grid连接器支持热插入吗？
  是的，该连接器专为安全中断DC电弧设计。

结论：驱动 AI 革命的电力引擎从传统AC转向整合式HVDC架构已是迈向 AI 规模化的必要条件。与Avertronics合作，利用我们从EPC设计、800V转换技术到客制化线束的完整解决方案，为您的数据中心打造电力基石。
